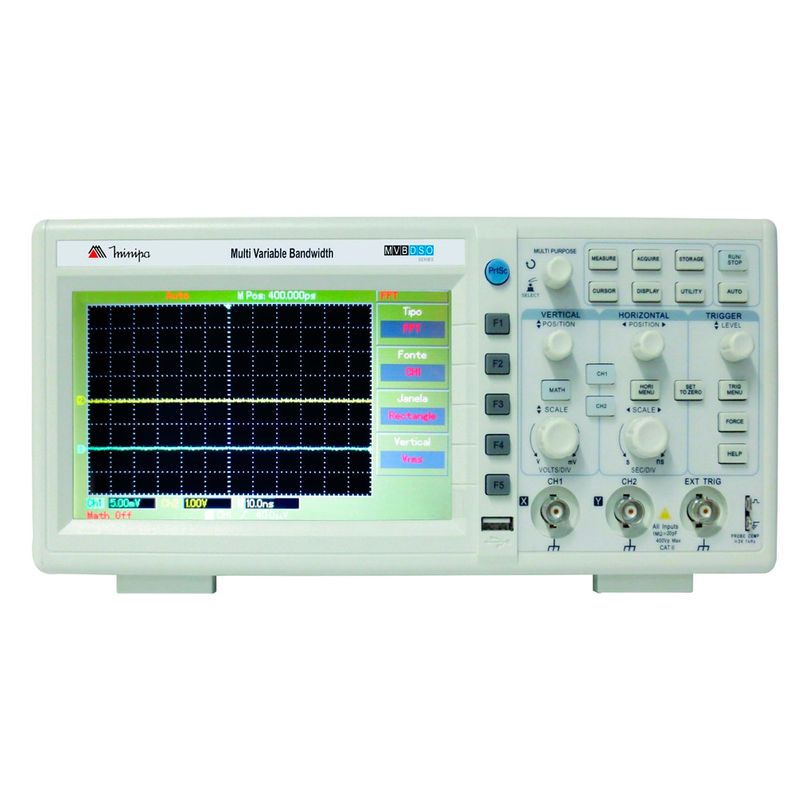

Osciloscópio Digital 100 Mhz Minipa MVB-DSO Series - 2 Canais - MVB-DSO 100 MHz
Código:
388185

Ou 5% de desconto à vista

Quantidade

Compra 100% segura

Mais informações sobre este produto

Osciloscópio Digital Minipa MVB-DSO Series - 2 Canais - 100 MHz

Instrumento digital para situações onde funções especiais são necessárias, tais com memorização de formas de onda, medida de sinais de muito baixa frequência, interface de comunicação com PC, cálculos matemáticos mais avançados como FFT, entre outras.

Detalhes
Código do Fabricante MVB-DSO Series
Banda de Frequência Inicial de 50MHz podendo ser atualizada para 70MHz e 100MHz.
Display Tela LCD Colorido 7” (400x240)
Amostragem em Tempo Real Máximo 1GS/s
Memória de Canal 25kBytes
Canais de Entrada 2
Base de Tempo 2ns~50s/DIV
Alimentação 100~240V AC (45-440Hz)
Hold Off 80ns~1.5s
Fator de Deflexão Vertical 1mV~20V/DIV
Resposta do Tempo de Subida 3,5ns
Máxima Tensão de Entrada 400V (DC+Pico AC), 1MHz
Faixa de Medição 600V
Categorias de Segurança CAT II
Tipos de Trigger/Fontes de Trigger Borda/Largura de Pulso/Alternado/Vídeo
Modo de Aquisição Detecção de Pico/Normal/Média (2~512)
Modo de Apresentação Pontos-vetores/XY-YT/Contraste Ajustável
Análise FFT (janelas) Hamming/Blackman/Hanning/Retangular
Funções Matemáticas Soma/Subtração/Multiplicação/Divisão
Parâmetros de Medida Automática Pico a Pico/RMS/Média/Frequência/Tempo Subida e Descida/Período/Largura Positiva e Negativa/Duty/Outros
Medidas de Cursor Tempo/Tensão
Auto Setup (Autoajuste) Vertical, Horizontal e Ajuste de Trigger
Dimensões 306x147x122mm
Peso 2,2k
Garantia do Fabricante 60 meses
Itens Inclusos 1. Pontas de Prova (1 par).
2. Cabo de Alimentação (1 peça).
3. Manual do Usuário
4. Software de Comunicação
7. Cabo USB (1 peça).
Mais Informações Amostragem Acumulativa 50GS/s por Canal
Modo Horizontal Equivalente/Tempo Real
Precisão Básica Horizontal ±50ppm
Precisão Básica Vertical 3%
Zoom IN-OUT
Memória Interna 20 Formas de Onda e 20 Configurações
Interface e Software 1 Client+1 Host


• Display: LCD de 7” (400 x 240) colorido.
• Largura de Banda: 70MHz
• Contraste: Ajustável
• Canais de entrada: 2.
• Taxa de Amostragem em Tempo Real: 1GS/s.
• Taxa de Amostragem Equivalente: 50G/s.
• Configurações automáticas de status e forma de
onda.
• Gravação de formas de onda, configurações e
restauração.
• Sofisticada função de janela de expansão para
analisar detalhes da forma de onda e sobrepor
precisamente.
• Interface USB Client e Host.
• Medição automática de 28 parâmetros de formas
de onda.
• Gravação única de forma de onda e reprodução.
• FFT integrado.
• Função matemáticas múltiplas
• Menu multilíngue
• Temperatura: Operação: 0ºC ~ 40ºC
Armazenamento: -20ºC ~ 60ºC
• Umidade: < 30ºC (< 95%); 35 ~ 40ºC (< 60%)
• Altitude: Operação: abaixo de 3000m
Armazenamento: abaixo de 15000m
• Uso Interno.
• Alimentação: 100 - 240V AC RMS, 45 - 400HZ,
CAT II
• Proteção IP: IP 2X
• Grau de Poluição: 2.
• Dimensões: 147(A) x 306(L) x 122(P)mm.
• Peso: Aprox. 2.2kg.
Com embalagem: 3.3kg
• Garantia: Válida por 12 (doze) meses a partir da
data de aquisição.

AMOSTRAGEM
• Modos de Amostragem: Tempo real, Equivalente
• Taxa de Amostragem: Tempo real: 1GS/s
Equivalente: 50GS/s
• Valor Médio: 2, 4, 8, 16, 32, 64, 128 e 256

ENTRADA
• Acoplamento de Entrada: DC, AC, GND
• Impedância de Entrada: 1 ±2% MO em paralelo
com 24pF ±3pF
• Atenuação da Ponta de Prova: 1X, 10X, 100X,
1000X
• Máxima Tensão de Entrada: 400V (DC + AC Pico,
1MO impedância de entrada)
• Tempo de Atraso entre Canais (Típico): 150ps

HORIZONTAL
• Interpolação da Forma de Onda: Sin (x) / x
• Tamanho da Gravação: Pontos de amostra de
2 x 512k.
• Profunidade de Armazenamento: 25k
• Faixa da Base de Tempo: 2ns/div ~ 50s/div
• Precisão da Taxa de Amostragem e Tempo de
Atraso: ±50ppm (qualquer tempo de intervalo =
1ms)
• Intervalo de Tempo ( t) Precisão da Medição
(Largura de Banda Total): Single: ± (1 intervalo
de tempo de amostragem + 50ppm x leitura +
0.6ns)
> 16 valores médios: ± (1 intervalo de tempo de
amostragem + 50ppm X leitura + 0.4ns)

VERTICAL
• Conversão A/D: Resolução 8-bit
• Faixa do Fator de Deflexão: 1mV/div ~ 20V/div
• Faixa de Posição: ± 10 div
• Largura de Banda Analógica: 50MHz / 70MHz /
100MHz
• Largura de Banda Single: 50MHz / 70MHz /
100MHz
• Limite de largura de banda selecionável (típico):
20MHz
• Tempo de Subida: 3.5ns
• Resposta em baixa frequência (acoplamento AC,
-3dB): <10Hz no BNC
• Precisão do Ganho DC: 1mV/div, 2mV/div: ±5%;
5mV/div: ±4%;
10mV/div ~ 20V/div: ±3%;
• Precisão do Ganho DC: Quando a posição vertical
é zero e N = 16:
± (5% x leitura + 0.1div + 1mV) selecionando
1mV/div ou 2mV/div;
± (4% x leitura + 0.1 div + 1mV) selecionando
5mV/div;
± (3% x leitura + 0.1div + 1mV) selecionando
10mV/div ~ 20V/div;
Quando a posição vertical não é zero e N =16:
± [3% x (leitura + leitura do deslocamento vertical)
+ 1% x leitura do deslocamento vertical +
0.2div].
Configurado de 5mV/div a 200mV/div mais 2mV;
Valor configurado > 200mV/div a 20V/div mais
50mV.
• Precisão da Medição da Diferença de tensão
( t): ± (3% x leitura + 0.05 div)

TRIGGER
• Modo: AUTO, NORMAL e SINGLE.
• Sensibilidade do Trigger: < 1 div
• Faixa de Nível de Trigger:
Interno: ± 5 div do centro da tela
EXT: ± 3V
• Precisão do Nível de Trigger (típico):
Interno: ± (0.3 div x V/div) (dentro de ± 4 div a
partir do centro da tela)
EXT: ± (6% valor padrão + 40mV)
• Capacidade de Trigger: Modo normal/varredura,
prétrigger/trigger atrasado. Profunidade do pré-
trigger é ajustável.
• Faixa de Holdoff: 80ns ~ 1.5s
• Configurar Nível para 50% (típico): Frequência
do sinal de entrada: > 50Hz

TRIGGER DE BORDA
• Tipos de Borda: Subida, Descida, Subida e Descida

TRIGGER DE PULSO
• Modos de Trigger:
(menor que, maior que ou igual) Pulso positivo;
(menor que, maior que ou igual) Pulso negativo.
• Largura de Pulso: 20ns ~ 10s

TRIGGER ALTERNADO
• Trigger CH1: Borda, pulso
• Trigger CH2: Borda, pulso

MATEMÁTICA
• Funções matemáticas múltiplas (incluindo Adi-
ção, Subtração, Multiplicação, Divisão).
• FFT: Janelas Hamming, Blackman, Hanning e
Retangular.
• Pontos de Amostra para FFT: 1024 pontos.

MEDIÇÃO
• Cursor:
Modo Manual: Diferença de tensão ( V) entre
cursores, diferença de tempo ( T) entre cursores,
T contagem (Hz) (1/ T)
Modo Tracking: Valor de tensão ou de tempo dos
pontos da forma de onda
Modo Auto Medição: Permite exibição do cusor
durante auto medição
• Auto Medição: Medida pico-a-pico, amplitude,
máximo, mínimo, topo, base, médio, RMS,
overshoot, preshoot, frequência, ciclo, tempo de
subida, tempo de descida, pulso positivo, pulso
negativo, razão de duty positiva, razão de duty
negativa, atraso 1->2 , e atraso 1->2 .
• Armazenamento de Formas de Onda: 20 grupos
e 20 configurações.
• Figura de Lissajous:
Diferença de Fase:± 3 graus
• Trigger medidor de frequência:
Resolução de leitura: 6 bits
Sensibilidade do trigger: <30mVrms
Precisão (típica): ± 51ppm (+1 palavra)

TECLA DE ATALHO
• AUTO SET: Vertical, Horizontal e Ajuste de Trigger.
• RUN/STOP: Congela a forma de onda.
• SINGLE SHOOT: Pressionando a tecla RUN/
STOP por mais de 3 segundos

SAÍDA DE CALIBRAÇÃO
• Tensão de Saída: 3Vpp = 1MO.
• Frequência: 1kHz


MENU
• Display:
Tipo - Pontos, Vetores.
Formato - XT, YT.
Persistência: 1s, 2s, 5s, Infinito e Off.
Contraste - Ajustável
• Gravação Estática: 20 formas de onda (independente)
/ 200 formas de onda (USB).
• Gravação Dinâmica: 1000 formas de onda.
• Gravação de Configurações: 20 configurações.
• UTILITY: Permite acesso a auto calibração,
gravação de sequências de formas de onda,
seleção de idiomas e modificação da interface
do display.
• Cursor: Tipo - Tensão, Tempo, Tracking.
Fonte - CH1, CH2, EXT, Linha AC, Alternado.
• Aquisição:
Amostragem.
Média (Average): 2 ~ 256.
Detecção de Pico.
• Medida: Frequência, Período, Subida, Descida,
Largura positiva, Largura negativa, Overshoot,
Preshoot, Duty positivo, Duty negativo, Média,
Pico-a-Pico, RMS, Topo, Base, Meio, Máximo,
Mínimo, Amplitude.

INTERFACE
• Cabo de Conexão: USB.
SOFTWARE
• Software: DSO.
• Requisitos:
IBM ou PC Compatível.
Windows 2000/XP/Vista/7 (RAM 128Mb).
CD-ROM 16x/Porta USB.
Monitor SVGA ou Superior.
• Idioma: Inglês.
• Compatibilidade: Windows 2000/XP/Vista/7.
• Funções Disponíveis:
Gravação Estática de Formas de Onda.
Gravação Dinâmica de Formas de Onda.
Visualização da Forma de Onda Online.
Funções Matemáticas
Medidas de Parâmetros Online.
• Arquivos:
Forma de Onda: *.sav.
Forma de Onda: *.bmp (Somente via Pen Drive).
• Capacidade de Registros Online:
Limite de Registro: 1000 FO Dinâmico.
