Multímetro Digital Minipa ET-2517A True RMS CAT IV 600V

Ferramenta usada para medir sinais senoidais e não senoidais de tensão AC em barramentos e linha de alimentação industrial. Em circuitos eletrônicos, pode efetuar medidas de capacitância, testar diodos, continuidade de cabos
e fios, além de medir resistência de componentes e temperatura, sendo também possível a comunicação com computador via USB.

- Display: 9999 Contagens em ACV, DCV, Hz. 6000 Contagens em mV, µA, mA, A, ? e capacitância.
- Barra Gráfica: 41 Segmentos: 60 por segundo máximo.
- Taxa de Atualização: 5 por segundo nominal.
- Indicação de Polaridade: Automática.
- Indicação de Sobrefaixa: “OL” é mostrado.
- Indicação de Bateria Fraca: Abaixo de aproximadamente 7.0V.
- True RMS AC .
- Tecla CREST (Peak Hold Instantâneo).
- Detecção de Campo elétrico EF.
- Função REC (Quando pressionada, a tecla REC registra MAX/MIN/MAX-MIN/AVG).
- Modo Relativo.
- Mudança de Faixa: Manual e Automática.
- Auto Power Off: Aprox. 30 minutos ou desabilitado.
- Data Hold.
- Interface USB Opcional.
- Advertência de conexão errada das pontas de prova.
- Coeficiente de Temperatura: 0.15 x (Precisão Especificada)/°C(0 ~ 18°C ou 28 ~ 45°C).
- Temperatura de Operação: 0°C a 45°C.
- Umidade Relativa: Máxima 80% para temperatura até 31°C, decaindo linearmente para 50% a 45°C.
- Ambiente de Armazenamento: -20°C a 60°C, RH < 80% (sem bateria).
- Grau de Poluição: 2.
- Altitude: Abaixo de 2000m.
- Alimentação: Uma bateria de 9V .
- Consumo da bateria: 5mA (típico).
- Dimensões: 208(A) x 103(L) x 64.5(P)mm (Com holster).
- Peso: Aprox. 635g (Com Holster).

Características técnicas:
TENSÃO DC
- Faixas: 60mV, 600mV, 10V, 100V, 1000V.
- Precisão: 60mV ±(0.12%+2D).
600mV ±(0.06%+2D).
10V ~ 1000V ±(0.08%+2D).
- Resolução: 0.01mV, 0.1mV, 0.001V, 0.01V, 0.1V.
- Impedância de Entrada:
10M?, 50pF (80pF nominal @ 600mV).

TENSÃO AC
- Faixas: 60mV, 600mV, 10V, 100V, 1000V.
- Precisão: 50 ~ 60Hz: 60mV ~ 1000V ±(0.5%+3D). 40 ~ 500Hz:
60mV, 600mV ±(0.8%+4D).
10V, 100V ±(1.0%+4D) .
1000V ±(2.0%+4D).
500 ~ 1kHz:
60mV, 600mV ±(2.0%+3D) .
10V, 100V ±(1.0%+4D) .
1000V ±(2.0%+4D).
1kHz ~ 3kHz:
60mV, 600mV ±(2.0%+3D) .
10V ~ 1000V ±(3.0%+4D).
3kHz ~ 20kHz:
60mV, 600mV ±(2%+3D) .
10V, 100V (3dB) .
1000V (Não especificado).
- Resolução: 0.01mV, 0.1mV, 0.001V, 0.01V, 0.1V.
- Impedância de Entrada:
10M?, 50pF (80pF para faixa de 600mV) .

CORRENTE DC
- Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A.
- Precisão: ±(0.2%+4D).
- Resolução: 0.1µ, 1µ, 0.01m, 0.1m, 0.001, 0.01A.
- Queda de Tensão:
600µA, 6000µA - 0.08mV/µA.
60mA, 600mA - 1.5mV/mA.
6A, 10A - 0.04V/A.

CORRENTE AC
- Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A.
- Precisão: 50 ~ 60Hz:
600µA ~ 60mA ±(0.6%+3D).
600mA ±(1.0%+3D).
6A, 10A ±(0.8%+6D).
40 ~ 1kHz:
600µA ~ 60mA ±(0.8%+4D).
600mA ±(1.0%+4D).
6A, 10A ±(0.8%+6D).
- Resolução: 0.1µ, 1µ, 0.01m, 0.1m, 0.001, 0.01A.
- Queda de Tensão:
600µA, 6000µA - 0.08mV/µA.
60mA, 600mA - 1.5mV/mA.
6A, 10A - 0.04V/A.

CAPACITÂNCIA
- Faixas: 60nF, 600nF, 6µF, 60µF, 600µF, 6mF, 25mF.
- Precisão: 60nF, 600nF ±(0.8%+3D).
6µF ±(1.0%+3D).
60µF ±(2.0%+3D).
600µF ±(3.5%+5D).
6mF ±(5.0%+5D).
25mF ±(6.5%+5D).
- Resolução: 0.01n, 0.1n, 0.001µ, 0.01µ, 0.1µ, 0.001m, 0.01mF .

TESTE DE CONTINUIDADE
- Faixa: Buzina.
- Descrição:Abuzina toca se a resistência for entre 20 e 300? .
- Tempo de Resposta: <100µs

FREQUÊNCIA DE NÍVEL DE REDE
- Faixas ACV:
AC 60mV, 600mV: 15Hz ~ 50kHz.
AC 10V, 100V, 1000V: 15Hz ~ 10kHz.
Sensibilidade de entrada:
AC 60mV: 40mV.
AC 600mV: 60mV.
AC 10V: 2.5V.
AC 100V: 25V.
AC 1000V: 100V.
- Faixas ACA:
AC 600µA ~ 10A: 15Hz ~ 3kHz .
Sensibilidade de entrada
AC 600µA: 45µA.
AC 6000µA: 600µA.
AC 60mA: 40mA.
AC 600mA: 60mA.
AC 6A: 4A.
AC 10A: 6A.
- Precisão: 0.04%+4D.

TEMPERATURA
- Faixas: -50°C~1000°C, -58°F~1832°C.
- Precisão: ±0.3%+2°C, ±0.3%+5°F.
- Resolução: 1°C/1°F.
* Faixa e Precisão do Termopar não incluso.
- Termopar: Tipo K

FREQUÊNCIA (NÍVEL LÓGICO mV)
- Faixa: 5Hz ~ 1MHz.
- Sensibilidade: 2.5V pico.
- Precisão: 0.004%+2D.
- Duty Cycle: 0% ~ 100%.
- Precisão: 3D/kHz+2d. (5Hz ~ 1kHz).

DETECÇÃO-EF
- Tensão Típica:
20V (10V a 36V): Símbolo “-” .
55V (23V a 83V): Símbolo “- -” .
100V (59V a 165V): Símbolo “- - -” .
220V (124V a 330V: Símbolo) “- - - -” .
440V (>250V): Símbolo “- - - - -” .
- Indicação: Segmentos da barra gráfica e tons audíveis proporcionais à intensidade do campo.
- Frequência Detectável: 50/60 Hz.
- Antena de Detecção: Extremidade superior do instrumento.
Detecção-EF pelo Contato da Ponta de Prova: Para indicação mais precisa de cabos vivos, como na distinção entre conexões viva e aterrada.

CONDUTÂNCIA
- Faixa: 100nS.
- Precisão: ±(0.8%+10D) .
- Resolução: 0.01nS.

TESTE DE DIODO
- Faixa: 2V .
- Precisão: ± (1.0%+1D) .
- Corrente de Teste: 0.4mA .
- Tensão de Circuito Aberto: < 3.5V DC .

PROTEÇÃO DE SOBRECARGA
- µA e mA: 1A/600Vac, IR 10kA ou melhor, fusível F.
- A: 10A/600Vac, IR 100kA , fusível F.
- V: 1050 Vrms ou 1450 Vpico.
- mV, Resistência e outras: 600Vrms.

Código do fornecedor: ET-2517A

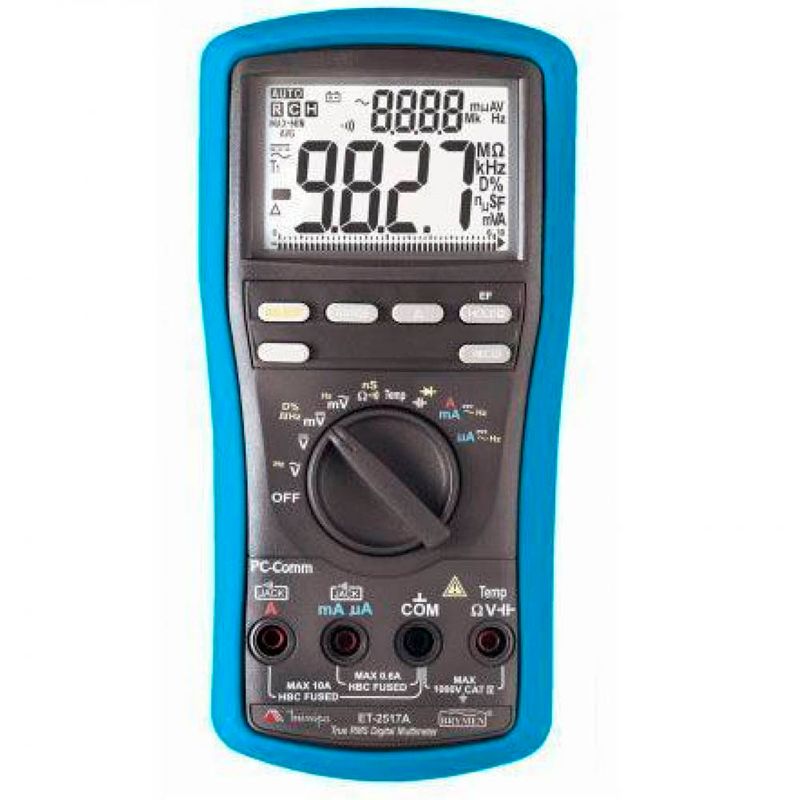

Imagem ilustrativa.
