Multímetro Digital CAT I 600V Minipa ET-1000

Equipamento portátil e pequeno. Ótimo para transporte.
Faz medições de tensão DC / AC, corrente DC, resistência, testes de diodo, continuidade, hFE de transistor e também possui a função de gerador de onda quadrada.

- Display: 3 1/2 Dígitos, 2000 Contagens;
- Taxa de Atualização: Aproximadamente 2 vezes por segundo;
- Indicação de Sobrefaixa: “1”;
- Indicação de Polaridade: Automática;
- Indicação de Bateria Fraca: ;
- Mudança de Faixa Manual;
- Teste de Continuidade, Diodo, hFE de Transistor;
- Gerador de Onda Quadrada de 50Hz:
- Tensão de saída : aproximadamente 5Vpp.
- Impedância: aproximadamente 50kO.
- Altitude de Operação: abaixo de 2000m;
- Ambiente de Operação: 0°C~40°C (32°F a 104°F), RH<80%
- Armazenamento: -10°C ~ 50°C (14°F ~ 122°F), RH<85%
- Segurança/ Conformidade: IEC61010 Sobretensão e Dupla Isolação CAT I 600V;
- Alimentação: 1 x 9V (NEDA 1604 / 6F22 ou equivalente);
- Dimensões: 129(A) x 70(L) x 29(P)mm;
- Peso: Aprox. 129g (incluindo bateria);
- Proteção por Fusível de 0,5A/250V para mA. Sem proteção para a entrada 10A.
- Garantia de 6 meses.

TENSÃO DC
- Faixas: 200mV, 2000mV, 20V, 200V, 600V;
- Precisão: 200mV ±(0,5%+3D)
2000mV ~ 200V ±(0,8%+5D)
1000V ±(1,0%+5D);
- Resolução: 1µV, 1mV, 10mV, 100mV, 1V;
- Proteção de Sobrecarga: 1000V DC e 220V AC para faixa 200mV ou 750V RMS para todos as
outras faixas.

TENSÃO AC
- Faixas: 200V, 600V;
- Precisão: (2,0%+10D);
- Resolução: 100mV, 1V;
- Resposta em frequência: 40Hz ~ 200Hz;
- Proteção de Sobrecarga: 1000V DC ou 750V RMS para todas as faixas.

CORRENTE DC
- Faixas: 2000µA, 20mA, 200mA, 10A;
- Precisão: 2000µA ~ 20mA ±(1,8%+2D)
200mA ±(2,0%+2D)
10A ±(2,0%+10D);
- Resolução:1µA, 10µA, 100µA, 10mA;
- Proteção de Sobrecarga:
Fusível de 500mA/250V para mA;
Sem proteção para a entrada 10A.
- Corrente Máxima: 10A (tempo de teste menor que 10 segundos);
- Queda de Tensão: <200mV.

TESTE DE DIODO
- Tensão de circuito aberto aproximadamente 2,8V;
- Corrente direta de aprox.1mA;
O valor de tensão de uma junção PN de silício costuma ser por volta de 0,5 ~ 0,8V.
- Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS.

RESISTÊNCIA
- Faixas: 200W, 2000W, 20kW, 200kW, 2000kW;
- Precisão: 200W ±(1,0%+10D) 2000W ~ 2000kW ±(1,0%+4D);
- Resolução: 0,1W, 1W, 10W, 100W, 1kW;
- Tensão em Aberto: < 3V;
- Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS.

TESTE DE CONTINUIDADE
- Acima de 70O, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto medido está com boa condutividade;
- Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS.

TESTE DE hFE
- Faixa: 0 ~ 1000;
- Corrente de base: 10µA;
- Vce: 2,8V;
- O display exibe o valor de hFE do transistor em teste.

Itens inclusos:
1. Manual de Instruções;
2. Pontas de Prova (1 par).

Código: ET-1000

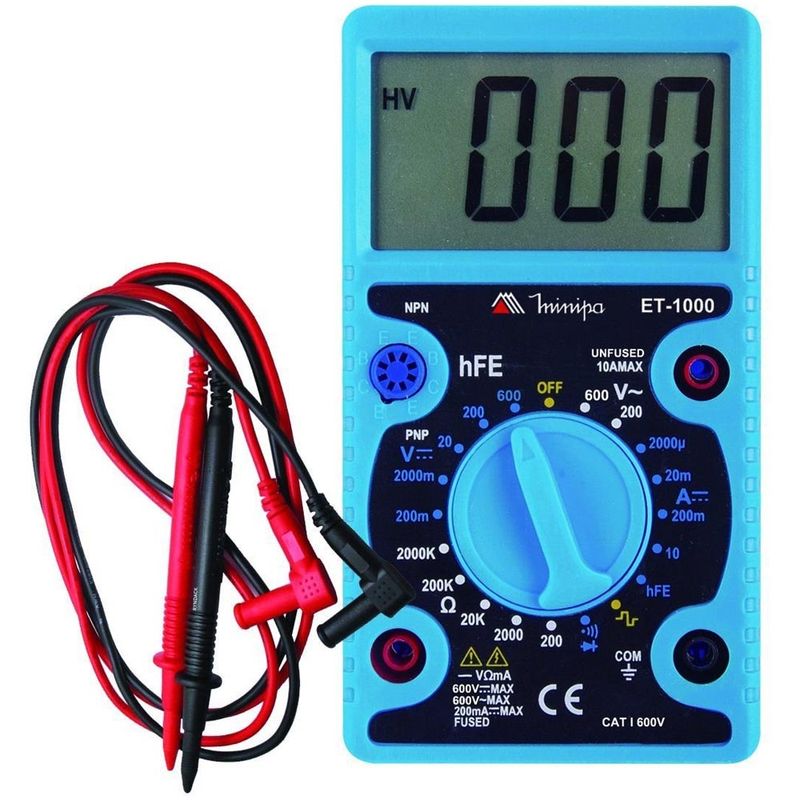

Imagem ilustrativa.
