Megôhmetro Analógico de 5 kV - Mi5500e - Megabras
O megôhmetro eletrônico MEGABRAS MI-5500e é um equipamento portátil, indicado para medir resistências de isolação de até 10.000.000 MO com 4 tensões de prova: 0,5 kV - 1 kV - 2,5 kV - 5 kV. Utiliza uma tecnologia de alta confiabilidade para medições precisas, de fácil leitura de isolações em sistemas elétricos de baixa e média tensão, transformadores, motores, cabos, equipamentos e instalações eletromédicas, redes de distribuição, etc.
Muitos profissionais experientes preferem realizar as medições de isolação com instrumentos analógicos porque consideram de grande utilidade a informação obtida a partir da observação do deslocamento do ponteiro.
Para maximizar a segurança do operador, o megôhmetro está construído em um gabinete plástico de alta rigidez mecânica e dielétrica. Um indicador luminoso assinala a presença de tensões perigosas, tanto no equipamento como no elemento sob medição, e se apaga automaticamente quando o processo de descarga está completo.
O megôhmetro possui um terminal Guard que permite eliminar o efeito das resistências parasitas e das correntes superficiais que interferem nas medições de isolações.
Por seu tamanho e peso reduzidos, autonomia de alimentação e robustez mecânica, este equipamento está qualificado como um excelente instrumento, tanto para laboratório como para os trabalhos de campo, em condições ambientais rigorosas. É alimentado por bateria recarregável interna.
Tensões de prova
0,5 kV - 1 kV - 2,5 kV - 5 kV.
Leitura máxima de resistência
1 TO @ 500 V.
2 TO @ 1 kV.
5 TO @ 2,5 kV.
10 TO @ 5 kV.
Corrente de curto-circuito
1 mA ± 2%.
Exatidão das tensões de prova
± 2% da tensão nominal sobre R = 1 GO.
Resistência interna limitadora de corrente
500 kO @ 500 V.
1 MO @ 1 kV.
2,5 MO @ 2,5 kV.
5 MO @ 5 kV.
Exatidão do megôhmetro
Classe 2 (± 2% do comprimento da escala).
Indicador analógico
Escala com até 98 mm de longitude, taut-band, espelho (para evitar erros de parallax).
Índice de proteção
IP54 (com a tampa fechada).
Segurança
De acordo com os requerimentos da norma IEC 61010-1.
Compatibilidade eletromagnética (E.M.C.)
De acordo com os requerimentos da norma IEC 61326-1.
Imunidade eletromagnética
De acordo com os requerimentos da norma IEC 61000-4-3.
Imunidade eletrostática
De acordo com os requerimentos da norma IEC 61000-4-2.
Alimentação
Bateria interna recarregável de 12 V - 2,3 Ah ou rede de 100 - 240 V~.
Carregador de bateria
Alimentado pela rede de 100 - 240 V~.
Temperatura de operação
-5°C a +50°C.
Temperatura de armazenagem
-25°C a +65°C.
Umidade
Até 95% UR (sem condensação).
Peso do equipamento
Aprox. 3,9 kg.
Tamanho
274 x 250 x 124 mm.
Acessórios inclusos
2 Pontas de prova de 1,80 m.
1 Cabo para borne Guard.
1 Cabo de alimentação.
1 Manual de operação.
1 Bolsa para transporte.
Código do produto: Mi5500e

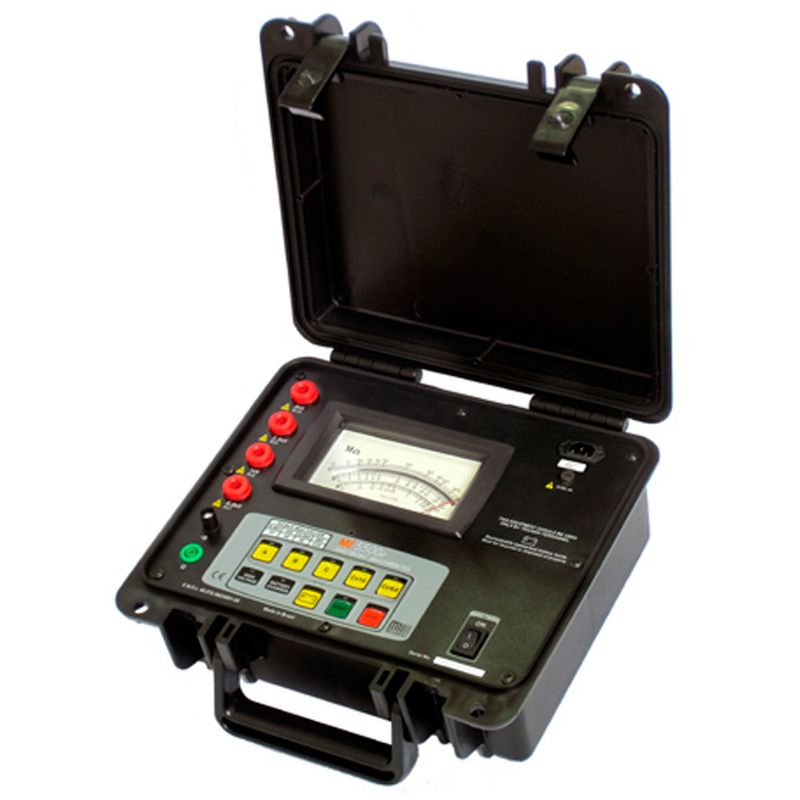

Imagem meramente ilustrativa.
