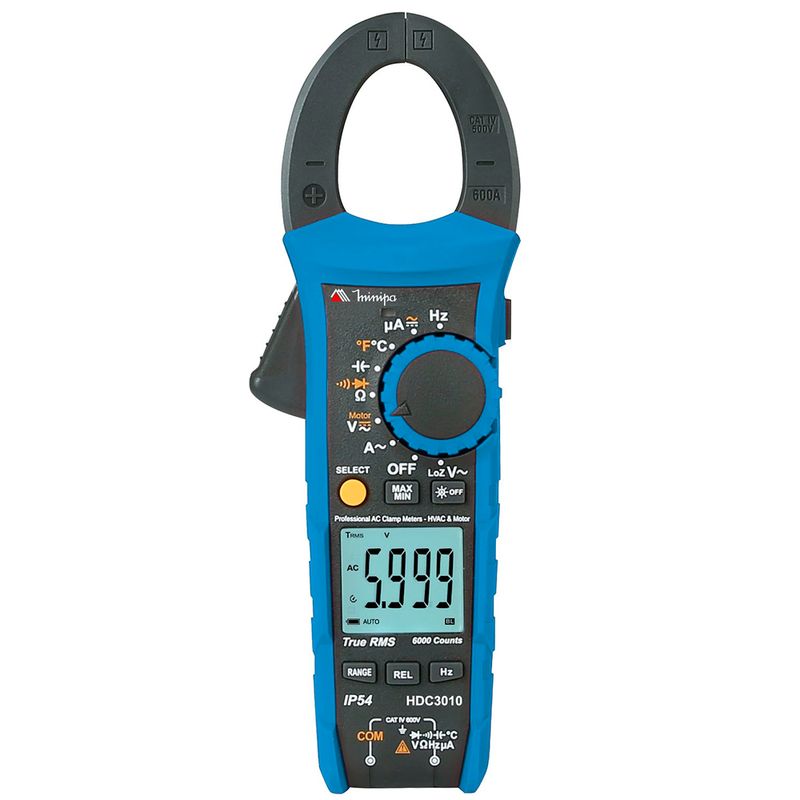

Alicate Amperímetro CAT IV 600V ACA Minipa HDC-3010
Alicate Amperímetro de grande alcance, robusto e bom parar diversas situações. Muito resistente com seu nível CAT IV.
CARACTERÍSTICAS
- Display: LCD 3 5/6 dígitos, 6000 contagens com iluminação automática;
- True RMS AC;
- Indicação de Polaridade: Automática, indicação de polaridade negativa com “-”;
- Mudança de Faixa: Automática/ Manual;
- Indicação de Sobrefaixa: “OL” é mostrado;
- Indicação de Bateria Fraca: O símbolo “ ” será mostrado quando a tensão da bateria cair abaixo da tensão de operação;
- Taxa de Amostragem: Aprox. 3 vezes/ segundo;
- Erro de Posição de Teste: uma faixa de ±1% da leitura deve ser adicionada à precisão caso o condutor não esteja centralizado na garra.
- Resistência a Impacto: queda máxima de 2 metros.
- Abertura da Garra e Diâmetro do Condutor: 33mm (máximo).
- Data Hold;
- LoZ;
- Modo relativo;
- Função Máximo e Mínimo;
- Uso Interno.
- Ambiente de Operação:
0°C ~ 30°C, H.R. ? 80%.
30°C ~ 40°C, H.R. ? 75%.
40°C ~ 50°C, H.R. ? 45%.
- Ambiente de Armazenamento: -20°C a 60°C, H.R.? 80% (sem bateria).
- Coeficiente de Temperatura: 0,1 x precisão especificada/1°C, (0°C a 18°C, 28°C ou 50°C).
- Compatibilidade eletromagnética: Campo de frequência de rádio 1V/m: precisão total = precisão especificada
+ 5% da faixa. O indicador não é especificado para o campo de frequência de rádio de mais de 1V/m.
- Altitude de Operação: até 2000 metros.
- Auto Power Off: desligamento automatico após 15 minutos inativo.
- Alimentação: 3 pilhas alcalinas de 1,5V “AAA”.
- Segurança/Conformidade: de acordo com a IEC 61010-1:2010, IEC-61010-031:2015, IEC 61010-2-
032:2012, IEC 610102-033:2012, IEC-61326-1:2013, IEC 61326-2-2:2013 e CAT IV 600V.
- Grau de Proteção: IP54
- Grau de poluição: 2.
- Isolação: Dupla.
- Dimensões: 235(A) x 83(L) x 47(P)mm.
Peso: aproximadamente 338 gramas (incluindo bateria).
SEGURANÇA
Este instrumento está de acordo com a norma IEC/EN 61010-1, Categoria IV 600V e possui certificação CE.
Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.
GERAL
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C ±5°C e umidade relativa até 75%.
Especificação válida para 5% a 100% da faixa de medida.
Ciclo de calibração recomendado de 1 ano.
TENSÃO DC
- Faixas: 6V, 60V, 600V
- Precisão:
6V ±(0,6%+3D);
60V~600V(0,9%+6D)
- Resolução: 0,01V, 0,1V
- Impedância de Entrada: 10MW
- Proteção de Sobrecarga: 600V DC/AC RMS.
TENSÃO AC
- Faixas: 6V, 60V, 600V
- Precisão: Para todas as faixas ± (1,0%+6D)
- Resolução: 0,001V, 0,01V, 0,1V
- Resposta em Frequência: 40~ 400Hz
- Fator de Crista é de até 3,0 no valor total (exceto na faixa 600V, nesse caso considerar 1,5) para a forma de onda não senoidal, a precisão da onda não senoidal deve ser ajustada com base nas seguintes condições:
- Fator de Crista 1,0~2,0 (precisão deve ser aumentada para 3,0%);
- Fator de Crista 2,0~2,5 (precisão deve ser aumentada para 5,0%);
- Fator de Crista 2,5~3,0 (precisão deve ser aumentada para 7,0%).
- Impedância de Entrada: 10M?
- Proteção de Sobrecarga: 600V DC/AC RMS.
TENSÃO MOTOR AC
- Faixas: 600V
- Precisão: Para todas as faixas ± (2,0%+7D)
- Resolução: 0,1V
- Sob a condição de inversor de frequência variável, o valor da tensão de medição só é apenas para referência.
- AC acoplado no TRUE RMS mas especificado de 5% a 100% do alcance;
- Resposta em Frequência: 40Hz~80Hz
- Fator de Crista é de até 3,0 no valor total (exceto na faixa 600V, nesse caso considerar 1,5) para a forma de onda não senoidal, a precisão da onda não senoidal deve ser ajustada com base nas seguintes condições:
- Fator de Crista 1,0~2,0 (precisão deve ser aumentada para 3,0%);
- Fator de Crista 2,0~2,5 (precisão deve ser aumentada para 5,0%);
- Fator de Crista 2,5~3,0 (precisão deve ser aumentada para 7,0%).
- Impedância de Entrada: 10M?
- Proteção de Sobrecarga: 600V DC/AC RMS.
Tensão AC em baixa impedância (LoZ)
- Faixas: 600V
- Precisão: ±(2,5%+6D);
- Resolução: 0,1V
- Impedância de Entrada: Aproximadamente 300k?;
- AC acoplado no TRUE RMS mas especificado de 5% a 100% do alcance;
- Resposta em Frequência: 40Hz~400Hz A medição de frequência é adequada para um intervalo de 10% a 100% do alcance.
- Fator de Crista é de até 1,5 no valor total para a forma de onda não senoidal, a precisão da onda não senoidal deve ser ajustada com base nas seguintes condições:
- Fator de Crista 1,0~2,0 (precisão deve ser aumentada para 3,0%);
- Fator de Crista 2,0~2,5 (precisão deve ser aumentada para 5,0%);
- Fator de Crista 2,5~3,0 (precisão deve ser aumentada para 7,0%).
- O Tempo de medição não deve exceder 1 minuto.
- Impedância de Entrada: 10MW
- Proteção de Sobrecarga: 600V DC/AC RMS.
CORRENTE AC
- Faixas: 60A, 600A
- Precisão: Para todas as faixas ±(1,8%+6D)
40~100Hz e ±(3,5%+6D) 100~400Hz
- Resolução: 0,01A, 0,1A
- AC acoplado no TRUE RMS mas especificado de 5% a 100% do alcance;
- Resposta em Frequência: 40Hz~400Hz.
A medição de frequência é adequada para um intervalo de 10% a 100% do alcance.
- Fator de Crista é de até 3,0 no valor total para a forma de onda não senoidal, a precisão da onda não senoidal deve ser ajustada com base nas seguintes condições:
- Fator de Crista 1,0~2,0 (precisão deve ser aumentada para 3,0%);
- Fator de Crista 2,0~2,5 (precisão deve ser aumentada para 5,0%);
- Fator de Crista 2,5~3,0 (precisão deve ser aumentada para 7,0%).
- A precisão da corrente de partida é de 10%, isto é apenas para referência.
- Proteção de Sobrecarga: 600A AC.
CORRENTE ?A DC
- Faixas: 2000,0 ?A
- Precisão: Para todas as faixas ± (0,9%+6D)
- Resolução: 1?A
- Proteção de Sobrecarga: 600A DC.
RESISTÊNCIA
- Faixas: 60W, 600W, 6kW, 60kW, 600kW, 6MW, 60MW
- Precisão:
60W ±(1,5%+3D)
600W ±(1,3%+3D)
6kW ~ 600kW ±(1,0%+3D)
6MW ± (1,6%+4D)
60MW ± (2,6%+7D)
- Resolução: 0,01?, 0,1?, 1?, 10?, 0,1k?,0,001M?, 0,01MW
- Proteção de Sobrecarga: 600V DC/AC RMS
TESTE DE CONTINUIDADE
- Faixa: 60,00W
- Resolução: 0,01?
- Descrição: A buzina toca se a resistência for menor que aprox. 50W
- Tensão de circuito aberto aprox. 3V
- Proteção de Sobrecarga: 600V DC/AC RMS.
DIODO
- Faixa: 6.000V
- Resolução: 0,001V
- Descrição: O display exibe a queda de tensão aproximada do diodo- Tensão de circuito aberto aprox. 3,2V
- Proteção de Sobrecarga: 600V DC/AC RMS.
CAPACITÂNCIA
- Faixas: 6nF, 60nF, 600nF, 6?F, 60?F,600?F, 6mF e 60mF
- Precisão:
6nF ~ 60mF ± (4,0%+7D)
600nF ~ 600mF ± (4,0%+7D)
6mF ~ 60mF ± (10%)
- Resolução:1pF, 0,01nF,0,1nF,1nF,10nF,100nF,1?F, 10?F
- Proteção de Sobrecarga: 600V DC/AC
TEMPERATURA
- Faixas:
-40°C ~ 1000°C
-40°F ~ 1832°F
- Precisão:
-40°C ~ 0°C ± (5°C)
>0 ~ 600°C ± (2,0% + 5°C)
>600 ~ 1000°C ± (2,5% + 5°C)
-40 ~ 32°F ± (9°F)
>32 ~ 1112°F ± (2,0% + 9°F)
>1112 ~ 1832°F ± (2,5% + 9°F)
- Resolução: 1°C e 1°F
- Proteção de Sobrecarga: 600V DC/AC
FREQUÊNCIA (VIA BORNE)
- Faixas: 60,00Hz ~ 40,00 MHz
- Mudança de Faixa: Automática
- Precisão Frequência: ± (0,1%+6D)
- Resolução: 0,01Hz ~ 0,01MHz
- As exigências de amplitude de entrada deve ser atendida na medição de frequência, conforme abaixo.
?100 kHz: ?200 mVrms a ?20 Vrms
>100 kHz ~ 1 MHz: ?600 mVrms a ?20 Vrms
>1 MHz ~ 10 MHz: ?1 Vrms a ?20 Vrms
>10 MHz: ?1,8 Vrms a ?20 Vrms
- Amplitude de entrada: AC>0,8V
- Proteção de Sobrecarga: 600V DC/AC.
ACESSÓRIOS
- 01 Manual de Instruções;
- 01 Par Pontas de prova
- 01Termopar Tipo K
- 01 Bolsa de Transporte
GARANTIA: 12 MESES
Imagem meramente ilustrativa.
